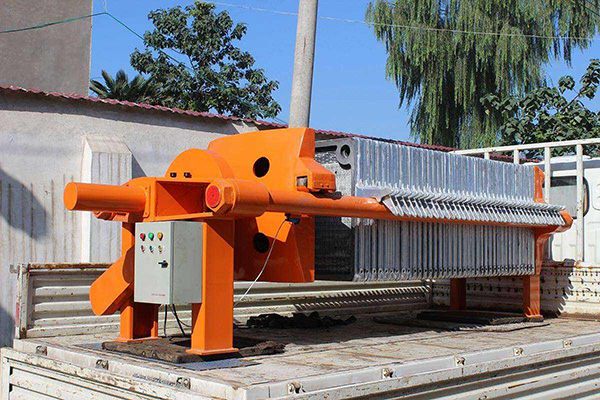

厢式压滤机有哪些部分组成?

2020-06-29 09:31:51

  机架部分

  框架部分是机器的主体,用于支撑过滤器机构和连接其他组件。 它主要由止推板,压力板,油缸体和主梁组成。 机器工作时,油缸中的活塞推压压力板以压紧压力板和止推板之间的滤板,隔膜板和滤布,以确保带压力的浆液在滤室过滤器中被加压。

  过滤部分

  过滤部由以相对的顺序排列在主梁上的滤板,夹在滤板之间的滤布和膜滤板组成。 滤板,滤布和膜滤板交替排列,形成几个独立的过滤单元-过滤室开始过滤时,泥浆由进料泵驱动,并通过止推板上的进料口进入过滤室 ,并由进料泵产生的压力过滤。 由于滤布的作用,固体留在滤室中形成滤饼,滤液从水喷嘴或排放阀中排出。 如果需要清洗滤饼,可以使清洗水通过止推板上的清洗口,以清洗滤饼; 如果您需要含水量较低的滤饼,则还可以使压缩空气从洗涤口通过滤饼层。 带走滤饼中的一些水。 如果从进气口引入压缩空气或高压液体,则需搅动隔膜以压滤饼,这样可以进一步降低滤饼的水含量。

  2.在使用压滤机的过程中,滤布起着关键作用,其性能的好坏,正确的选型直接影响过滤效果。 在使用的滤布中,常见的是由合成纤维织成的,根据它们的不同材料,它们可分为涤纶、维纶、丙纶、锦纶等。

  3.另外,根据实际过滤要求,常用的过滤介质还包括棉织布,无纺布,筛网,滤纸和微孔膜等。

  拉部分

  1.自动拉板部分

  自动拉板部分由液压马达,机械手,传动机构和悬挂装置组成。 液压马达驱动传动链带动机械手移动,一一拉动隔膜板和过滤板。 机械手的自动换向由时间继电器设定的时间控制。 该悬挂装置可以随时控制在拉板过程中的停止和前进动作,以确保顺利实现拉板的卸载。

  2.手动拉板部分

  手动拉动板以卸载。

  液压件

  液压部分是驱动压力板以压紧或松开滤板的动力装置,并配有柱塞泵和各种控制阀。 当按下滤板时,按下“按下”按钮,电机启动,活塞杆向前移动,并按下滤板; 当机油压力上升到电接点压力表的上限时,电接点压力表的上限将打开。 停止泵; 此时,压滤机进入自动保压状态。 当机油压力下降到电接点压力表设定的下限时,柱塞泵重新启动以过滤所需的工作压力; 返回时,按下按下“返回”按钮,电机启动,活塞杆带动压缩板返回,并释放滤板; 按下“拉板”按钮,机器人会自动来回拉动板。 当一块板被拉出时,它将安装在止推板主板上。 触摸横梁上的行程开关,当机器人返回到在开始位置,行程开关被触摸以自动停止。


厢式压滤机
